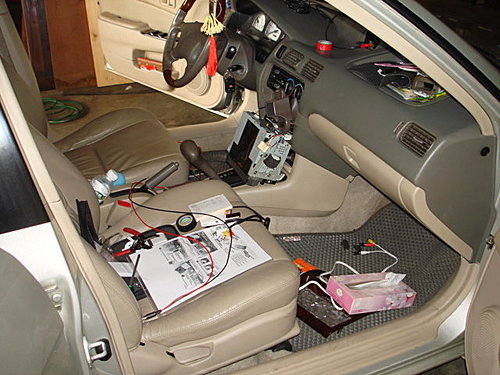

先把音響內裝拆下來~因為各車種不一樣請自行拆吧!

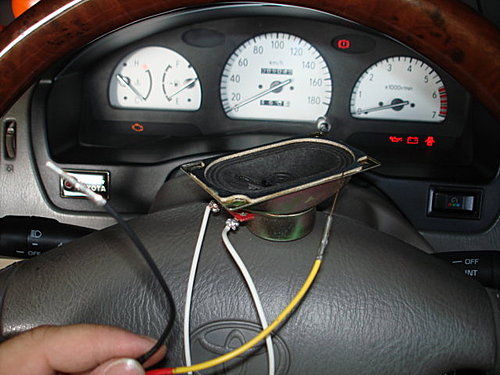

自製測試喇叭~測出音源輸出線!!

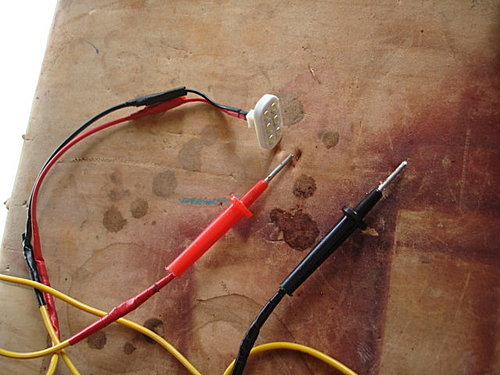

自製驗電筆!我把不要的LED室內燈拿來裝的~

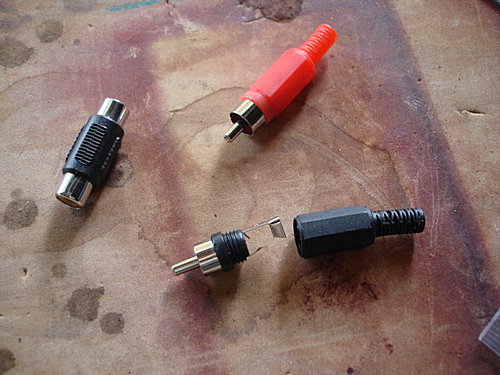

自製AV端子~請自行焊接以及線的長度!

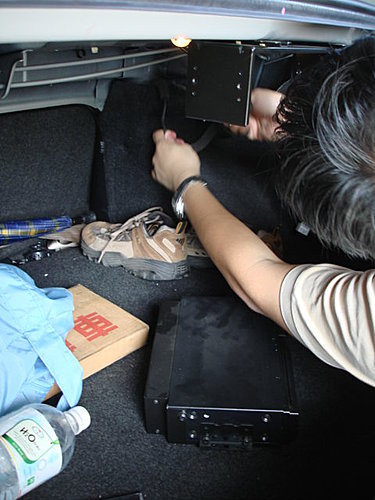

趁這一次把Tercel後行李廂的換片箱拆下換位置~不然在正中央老是阻礙行李置放~

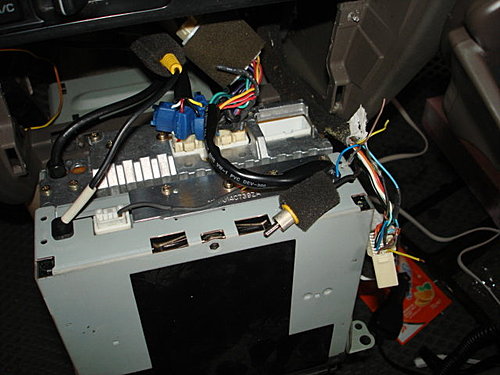

音響拆下影像線(黃色)比較簡單….直接插上去!

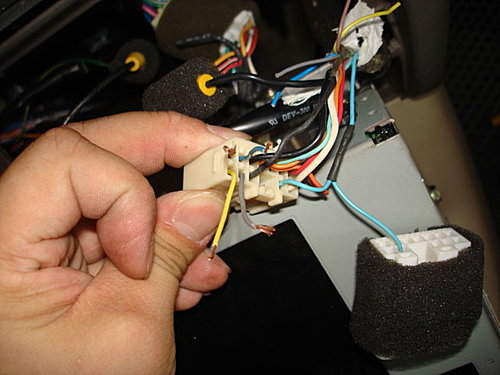

利用自製喇叭去測出音源輸出線~P.S我換片箱有測前後的位置及線的顏色都不一樣~所以要測試!!

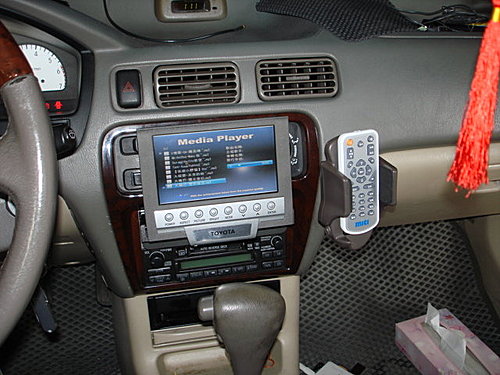

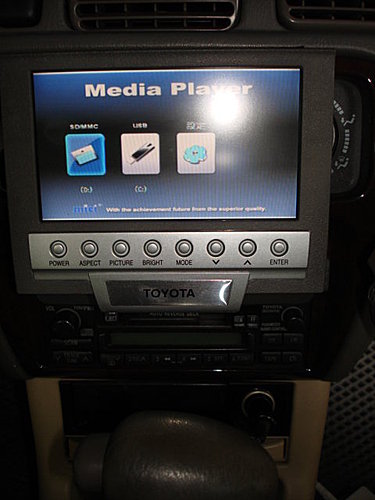

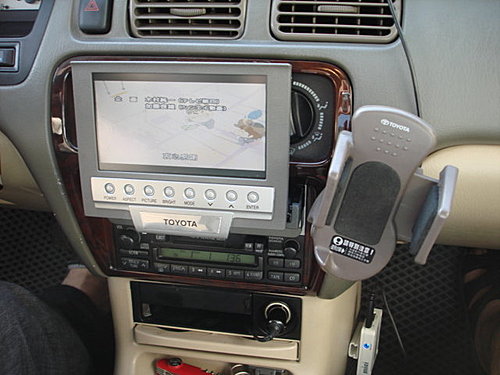

安裝完成~VCD及卡帶音響都是原廠的!
多媒體播放盒的介面USB/SD

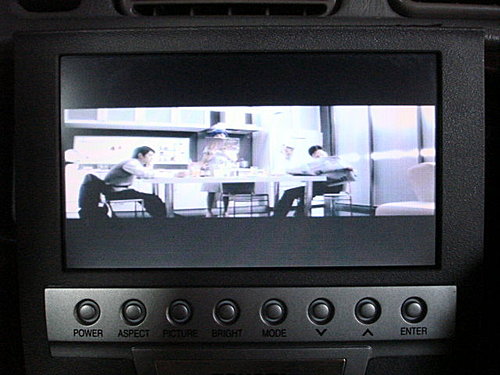

電影播放中!

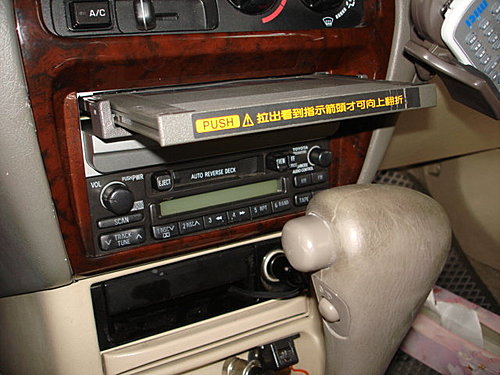

原廠的VCD是收摺式的~

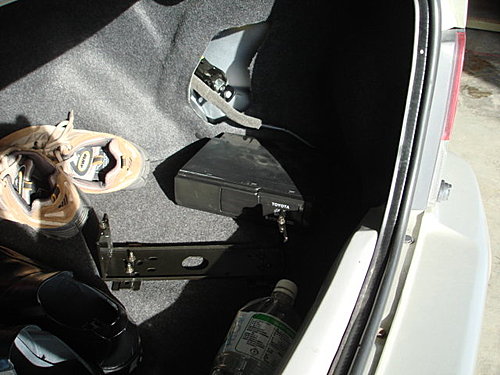

後行李廂的鐵架拆下~換片箱放到旁邊位置用魔鬼氈固定

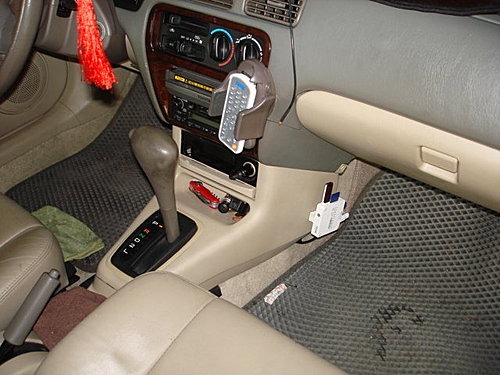

多媒體播放盒的位置~線路都藏起來了!

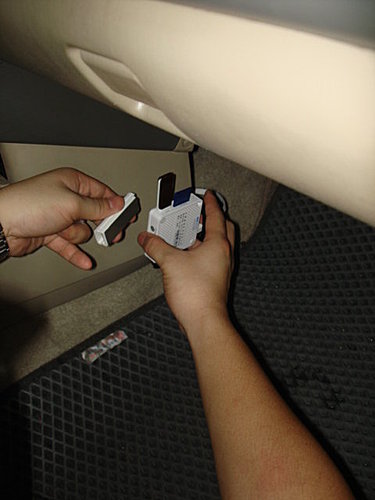

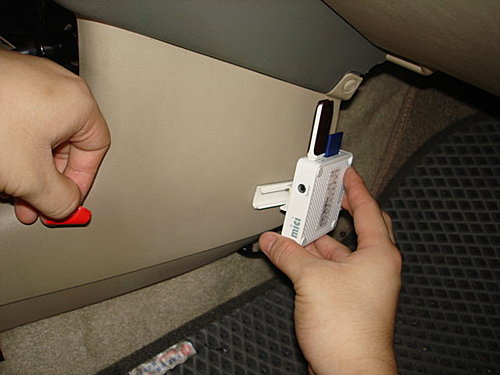

仔細看喔!!我是利用電線壓條作為抽取式活動置放~
所有線路安裝完畢~目前圖片上面有插USB/SD

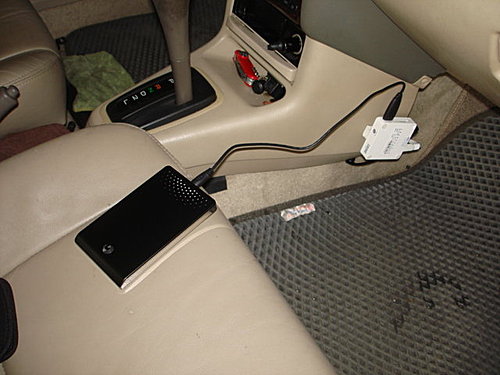

我插上外接式硬碟~說明書寫說最大支援500G硬碟!但是我這一顆是好市多買的640G一樣可以支援!P.S我也測試過接上43合一讀卡機一樣都可以讀取!
我們這一家卡通播放中~多媒體播放盒藍點為遙控器接收點~
後繼：
我不是專業人士，我只是慢慢摸索，靠自己的感覺慢慢搞…..慢慢畫出AV in AV out的關係…..絕大部分的資料都是靠網路找的資料..我腦中的的印象就是舊音響主機沒有AUX外接音源~但是有VCD換片箱…VCD過時了所以我要藉換片箱的音源截到多媒體播放盒…這樣單純的想法!好加在成功了~
多媒體播放盒相當方便，往後在車上可以隨時接上DV/數位相機即時觀看。
往後有需要倒車鏡頭也可以隨時追加~
備註：
這是我亂搞的~非常不專業…希望專業人事有看到哪裡有問題請指導一下吧!
商品資訊：數位影音播放器M2 Player
圖片來源：Yahoo購物中心
拍賣、Yahoo購物中心、PChome購物……皆有貨。
萬一：
如果車上只有換片箱沒有螢幕怎麼辦??請買一個螢幕吧!!!現在很便宜~
拍賣請打"5.8 LCD" "7 LCD"就有很多螢幕不貴~
